由于液壓軟管接頭種類多樣,，如何區分和選擇接頭是比較困難的,，因此這里我們簡單介紹一下常用的接頭形式。
對于液壓軟管接頭來說，保持液壓系統的壓力和密封性是非常重要的,，主要通過連接件的接觸表面來實現,，目前主要有這四種形式 :
1. 錐螺紋密封: 內外螺紋連接后,，通過其牙型之間的相互擠壓形成密封
2. 軟密封: 外螺紋上帶有O型圈,，通過其被擠壓在內螺紋配合面上形成密封，常用于高壓系統,，典型接頭如ORFS
3. 金屬密封: 通過一定角度的金屬接觸表面,，相互擠壓變形而實現密封
4. 帶O型圈的金屬密封: 這種密封形式是綜合前面2，3兩種密封,，金屬斜面相互擠壓密封,，再加上O型圈變形形成密封，這種密封形式尤其適 用于高壓液壓系統,，典型接頭如DKOL,，DKOS。
閔彬液壓軟管接頭種類如下：
1. 符合DIN3865標準的公制24°錐接頭,，帶O型圈內螺紋,，如DKOL，DKOS,，以及外螺紋及接頭CEL,，CES
2. 公制卡套式鋼管直管接頭，連接端為一段鋼管
3. 符合SAE J514/ISO 8434-2標準的美制37°接頭,，如AGJ,，DKJ
4. 符合SAE J1453/ISO 8434-3標準的美制平面接頭，帶O型圈，如ORFS
5. 符合SAE J518/ ISO 6162標準的法蘭接頭,，如SFL，SFS
6. 符合BS 5200標準的英制60°接頭,，如DKR / AGR
7. 符合DIN 3863的公制60°接頭,，如DKM
8. 錐螺紋接頭，如NPTF,，BSPT
9. 符合DIN 7642標準的鉸接式接頭
目前國際上常用的螺紋標準有公制,，英制和美制三種 , 按外形分又有圓柱、圓錐兩種,。
公制螺紋牙型角為 60°,，采用米制單位，內外螺紋都標記它的公稱直徑,，也就是大徑,。公制螺紋表示方法下 : M24x1.5，為細牙普通螺紋,，公稱直徑為 24mm,，螺距 1.5mm。
英制螺紋牙型角為 55°,。螺紋中的 1/4,、1/2、1/8 標記是指螺紋尺寸的公稱直徑,，單位是英寸,，如標識為 G1/4，1 英寸 =25.4mm,。
美制螺紋牙型角為 60°,，美制螺紋表示方法如下 : 螺紋直徑 — 每英寸牙數系列代號 — 精度等級，示例如 : 細牙系列 3/8 —24 UNF—2A,，粗牙系列 3/8 —16 UNC—2A,。

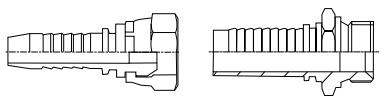

第一種：公制螺紋 24°錐接頭，帶 O 型圈密封
這種接頭在歐洲及全球應用非常廣泛,，包括中國,。它可以與DIN2353和DIN EN ISO 8434-1的鋼管接頭相連接，內螺紋接頭帶
有O型圈密封,，適用于高壓液壓系統,。

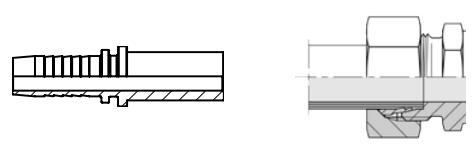

第二種：公制卡套式直管接頭
目前這種軟管接頭應用比較少，主要是在農業機械行業使用,，也分為輕系列（PN…FL）和重系列（PN…FS）,。
這類接頭的連接端其實就是鋼管，連接方式采用卡套式連接。具體卡套式連接說明可參考HANSA-FLEX卡套式接頭樣本,。

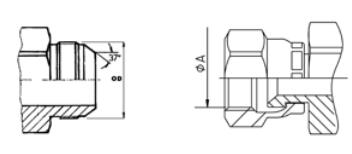

第三種： 美制 UNF 螺紋,，37°接頭（JIC 37°，SAE J514,，ISO 8434-2）
所謂37°是指密封斜面的角度,，如圖所示，其密封形式為金屬密封,，這種接頭是美制標準接頭中應用最為廣泛的,。最初這種接頭是為了用于擴口式鋼管接口設計的，因此這種接頭和37°硬管接頭是相互匹配的,。

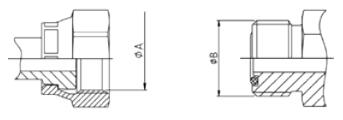

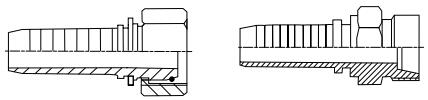

第四種： 美制 UNF 螺紋,，帶 O 型圈平面密封（ORFS）- SAE J1453/ISO 8534-3
ORFS接頭是通過平面與平面之間的O型圈來實現密封，因此具有良好的密封性和抗振性,，目前應用非常廣泛,。如圖所示，外螺紋接頭采用平面端面帶O型圈溝槽,，內螺紋接頭為UNF可調螺母帶內平面結構,。
第五種： SAE 法蘭接頭 -SAE J518/ ISO 6162-(1/2)/ISO 12151-3
SAE法蘭接頭是為了高壓系統而開發的，主要用于泵,、馬達,、油缸與液壓膠管的連接，它是通過把接頭端面溝槽內的密封圈壓縮到油口平面上,，從而形成密封的,。
SAE法蘭接頭按照壓力等級分為兩個系列: 3000psi和6000psi （1bar=14.5 psi），具體壓力值參見下表,。
除了標準SAE法蘭接頭外,，HANSA-FLEX還提供CAT接頭（由美國Caterpillar公司設計）和小松接頭（Komatsu）。
法蘭接頭通?？刹捎脤﹂_法蘭夾或整體式法蘭來安裝,。
第六種： BSP 螺紋 60°錐密封 -BS 5200 (DKR, AGR)
這種接頭最初源于英國設計，目前在全世界應用廣泛,。
第七種： 公制螺紋 60°錐密封 - DIN 3863 (DKM)
這些接頭也可稱為DKM類型,，主要用于低壓。根據DIN 20066它們可用于超輕型系列（LL）的液壓精密鋼管,。
HANSA-FLEX的PN…A的DKM接頭與前面所介紹的公制螺紋接頭并不匹配,，螺紋也不相同。
第八種： 美制 NPT/NPSM 錐螺紋密封 (AGN)
美制NPT螺紋的軟管接頭應用非常廣泛,，這種接頭一般也被稱為AGN類型,，錐形螺紋是按照ANSI/ASMEB1.20.1-1983制作的,，螺紋牙型角是60°，錐度是1:16,。
第九種： 鉸接式接頭 (RGN)
這類軟管接頭主要用于要求接頭尺寸比較小的地方,，它有兩個平行的密封面，外形比較特殊,，因此很容易識別,，如下圖所示。這類接頭是按照DIN 7642標準制造的,，其螺紋有公制和BSP螺紋兩種,，均符合DIN 7643標準,。這類接頭也被稱為RGN接頭,，既可以是一體式的，也可以是焊接式的,，主要用于纖維編織的軟管或者一層和兩層金屬編織軟管,。
