（1）連接可靠,，連接后金屬管與軟管接觸面各個方向受力均勻,；

（2）拆裝速度明顯快于原連接方式,；

（3）連接工具結構簡單加工成本低,，可長期使用,。

        從以上設計需求出發,，我們將與軟管連接的金屬管部分設計成錐形,，將拉緊方式設計為單螺紋,，螺距較大的粗牙普通螺紋,，連接工具零部件不超過三個；

        按照上述思路,，我們經過一段時間的推敲,、測算和實驗,，設計出了一種新型“金屬管與軟管接頭”。下面以DN15鋼管與DN15膠皮管接頭為例介紹“金屬管與軟管接頭”的設計制作過程,。

        金屬管與軟管連接主要與金屬管的外徑的軟管的內徑有關,，經過測量，膠皮管的內徑是20mm,，DN15的鋼管外徑為22mm,，將金屬管與膠皮管連接部分設計成椎體，椎體小徑應小于20mm,，以便輕松的插入外徑為20的膠片管內,，椎體的大徑應大于22mm。金屬管與膠片管的連接工具設計成三部分,，如圖1~圖3所示,。

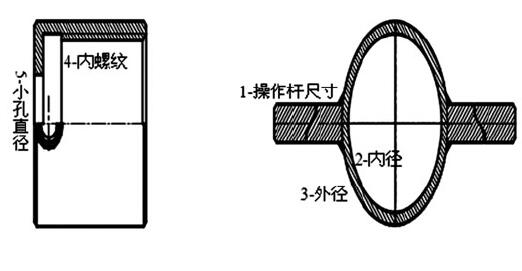

圖1 拉緊螺母圖

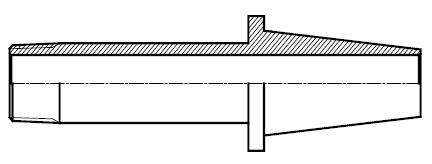

圖2 中心管圖

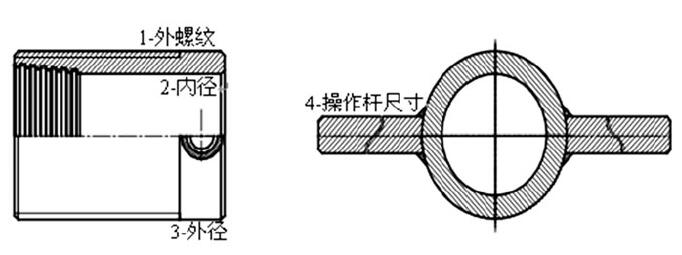

圖3 壓套圖

（1）中心管。中心管一頭為1/2R的管螺紋,，另一頭是一個空隙椎體,，中間有一個拉緊螺母用力支撐的直徑較大的圓。

（2）壓套,。內徑等于膠皮管外徑,，內部前端設計成喇叭形錐面，錐度與中心管錐體錐度相同,，外部前端車普通螺紋,，后部焊接兩個手柄。

（3）拉緊螺母,。拉緊螺母外部焊兩個手柄,，內部前端車普通螺紋，用于與壓套連接,。

（1）在一個連接點上安裝一個接頭可長期重復使用。

（2）接頭連接后安全可靠,，可有效防止有毒有害氣體,、液體滲漏。

（3）連接操作方便快捷省時省力,。

（4）該接頭加工簡單,、成本低廉。

        綜上所述,，我們認為金屬管與軟管接頭具有較好的使用和推廣價值,。
