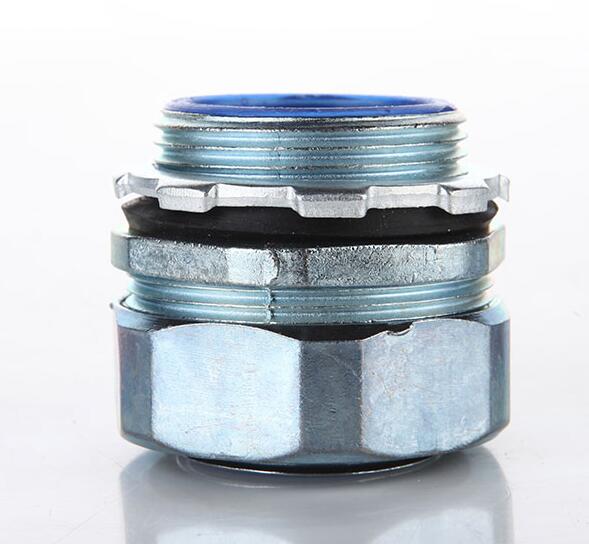

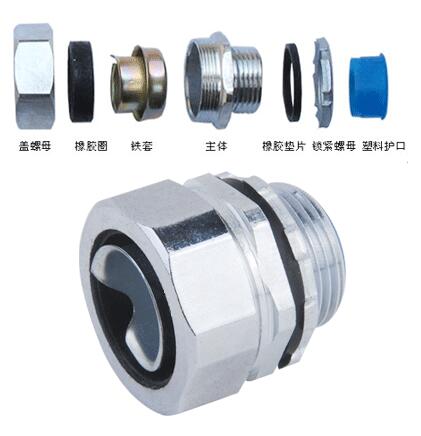

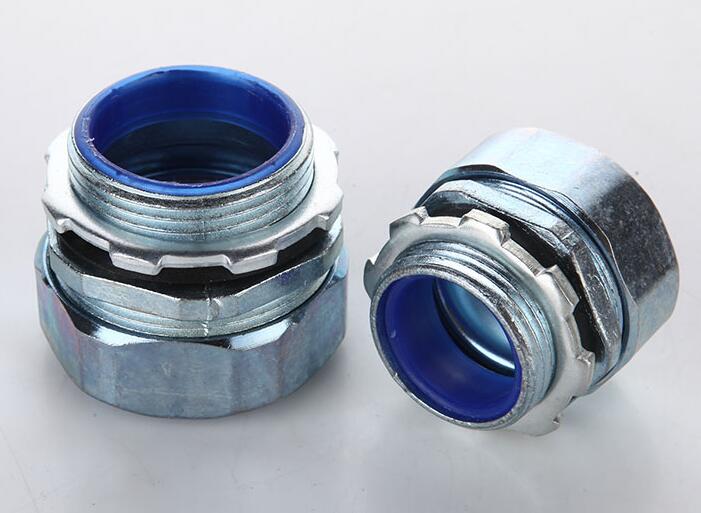

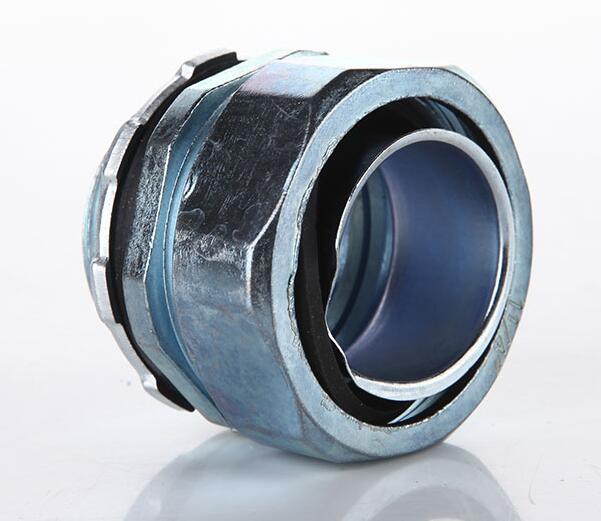

該型號接頭為端接式直線連接件，可用來將軟管連接于機床電氣傳動控制系統中的電氣箱,、電動機等裝置,。
推薦使用A型,、F型,、未注明螺紋式按A型供貨,。
|
配套金屬軟管規格 |
DPJ外螺紋金屬軟管接頭提供螺紋范圍 |
||||
|
公制 |
英制 |
英制螺紋G |
公制螺紋M |
美標螺紋NPT |
德標螺紋PG |
| φ6 | 1/16″ | G1/4″ | M14×1.5 | 1/4″NPT | PG7 |
| φ8 | 1/8″ | G3/8″ | M16×1.5 | 3/8″NPT | PG9 |
| φ10 | 1/4″ | G3/8″ | M16×1.5 | 3/8″NPT | PG9 |
|
φ12 |
3/8″ |
G3/8″ |
M20×1.5 |
3/8″NPT |
PG11 PG13.5 |
|
φ15（16） |
1/2″ |
G1/2″ |
M20×1.5 M24×1.5 |
1/2″NPT |
PG13.5 PG16 |
|
φ20（19） |
3/4″ |
G3/4″ |
M27×2.0 M30×2.0 |
3/4″NPT |
PG21 |
|
φ25 |
1″ |
G1″ |
M33×2.0 M36×2.0 |
1″NPT |
PG29 |
|
φ32 |
1-1/4″ |
G1-1/4″ |
M42×2.0 M48×2.0 |
1-1/4″NPT |
PG29 |
|
φ38（40） |
1-1/2″ |
G1-1/2″ |
M48×2.0 M60×2.0 |
1-1/2″NPT |
PG36 PG42 |
|
φ51（50） |
2″ |
G2″ |
M60×2.0 M70×2.0 |
2″NPT |
PG48 |
|
φ64（70） |
2-1/2″ |
G2-1/2″ |
M76×2.0 |
2-1/2″NPT |
|
|
φ75（80） |
3″ |
G3″ |
M88×2.0 |
3″NPT |
|
|
φ100 |
4″ |
G4″ |
M114×2.0 |
4″NPT |
|
|
φ125 |
5″ |
G5″ |
M140×2.0 |
5″NPT |
|
|
φ150 |
6″ |
G6″ |
M164×2.0 |
6″NPT |
|
|
φ200 |
8″ |
G8″ |
M188×2.0 |
8″NPT |
|
| 注：特殊規格,、型號,，特殊螺紋可來電訂做。 | |||||
