金屬軟管接頭尺寸

發布日期：2017-09-12   閱讀量： 826 次

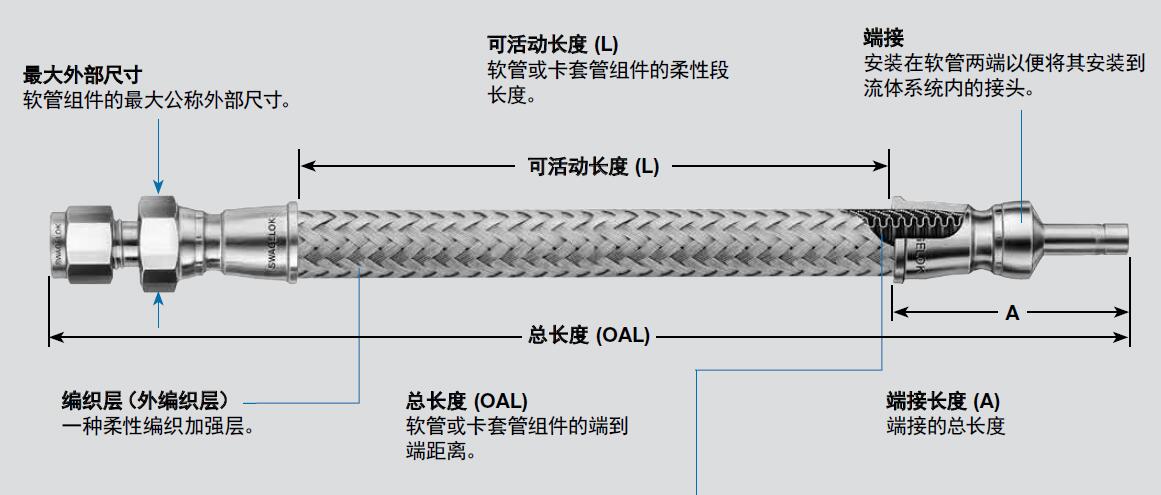

金屬軟管接頭規格尺寸包含如下術語：

公稱軟管尺寸：軟管內徑近似值
彎曲半徑：從彎曲段的中心線或內側測量的軟管彎曲半徑,。
最小動態彎曲半徑：在動態應用場合中使用時允許的最小彎曲半徑。
最小靜態彎曲半徑：在靜態應用場合中使用時允許的最小彎曲半徑,。
最大外部尺寸：軟管組件的最大公稱外部尺寸,。
可活動長度（L）：軟管或卡套管組件的柔性段長度。
總長度（OAL）：軟管或卡套管組件的端倒端距離,。

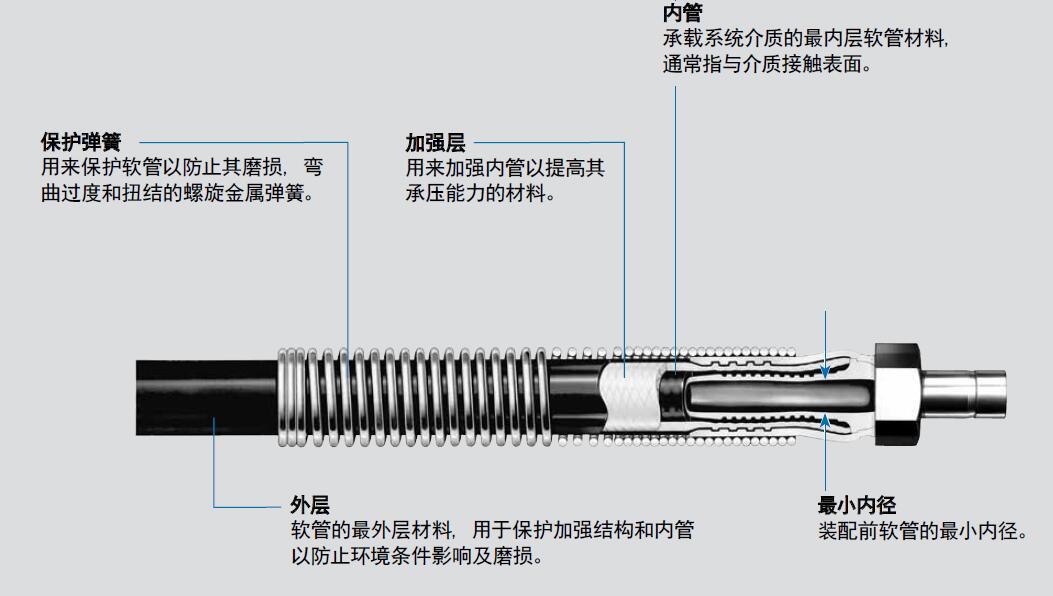

最小內徑：裝配前軟管的最小內徑



金屬軟管接頭開孔尺寸/水管金屬軟管接頭尺寸

卡套管
轉換接頭
尺寸		 公稱
軟管尺寸代號		 端接代號 尺寸
A 最小內徑 最大外部尺寸
尺寸, in. (mm)
1/4 4 TA4 1.76 (44.7) 0.16 (4.1) 0.75 (19.0)
3/8 6 TA6 1.82 (46.2) 0.27 (6.9) 0.93 (23.6)
1/2 8 TA8 2.22 (56.4) 0.37 (9.4) 1.05 (26.7)
3/4 12 TA12 2.35 (59.7) 0.58 (14.7) 1.38 (35.1)
1 16 TA16 2.69 (68.3) 0.80 (20.3) 1.69 (42.9)
尺寸, mm (in.)
6 4 TM6 44.4 (1.75) 4.1 (0.16) 19.0 (0.75)
10 6 TM10 47.0 (1.85) 7.1 (0.28) 23.5 (0.93)
12 8 TM12 57.2 (2.25) 8.9 (0.35) 26.7 (1.05)


美規金屬軟管接頭尺寸/包塑金屬軟管接頭尺寸

卡套管
轉換接頭
尺寸		 公稱
軟管尺寸代號		 端接代號 尺寸
A 最小內徑 最大外部尺寸
尺寸, in. (mm)
1/4 4 TA4 1.52 (38.6) 0.18 (4.6) 0.54 (13.7)
1/2 8 TA8 2.16 (54.9) 0.37 (9.4) 0.93 (23.6)
尺寸, mm (in.)
6 4 TM6 39.0 (1.54) 4.1 (0.16) 13.7 (0.54)
8 4 TM8 39.2 (1.54) 5.6 (0.22) 13.7 (0.54)
12 8 TM12 64.8 (2.55) 8.9 (0.35) 25.5 (1.00)
