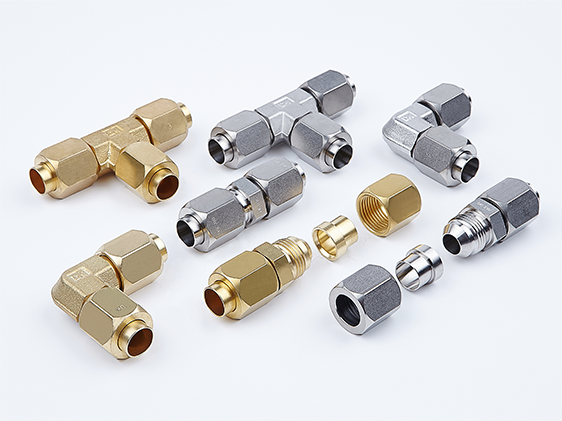

卡套軟管接頭規格尺寸 ：
•VR(Hook):1/4″,3/8″,1/2″,3/4″,1″O.D
•VRB(Bushing):1/4″,3/8″,1/2″O.D
簡介：
•?杰出的專利抗振設計——“HOOK”
•?紅色卡環設計有利于目視檢查與裝配
•?堅固的不銹鋼結構

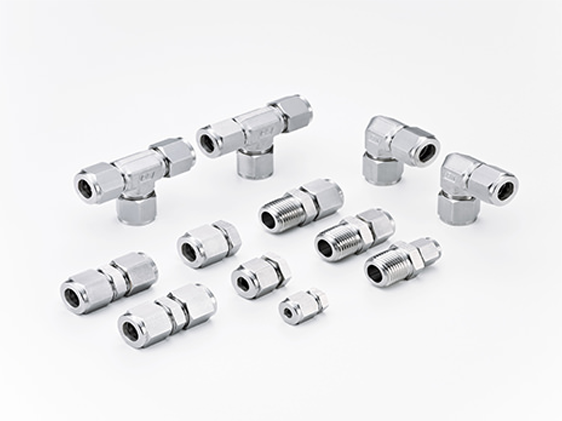

標準軟管接頭規格尺寸：
·產品型號：KU、KL、KT,、KX...
·連接尺寸：英制：1/8"至2",，公制：4mm至50mm
·材質：不銹鋼、碳鋼,、黃銅
·公制,、英制無縫管通用
·除去卡套螺母、套筒,，可配合內螺紋接頭作為氣管接頭使用
·DK-LOKJIC接頭嚴格按照SAEJ514,、ISO8434-3標準制造
·K系列和JIC系列接頭可在不更換套筒、螺母,、接頭體的情況下,，連接公制、英制無縫管

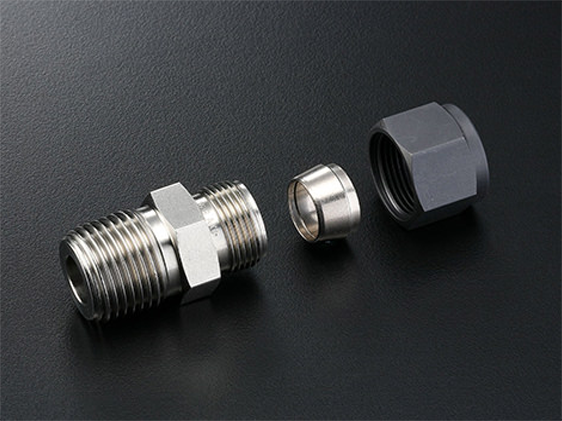

單環軟管接頭規格尺寸：
•連接尺寸：1/4″,3/8″,1/2″,3/4″,1″O.D
•材料：316不銹鋼
•壓力和溫度等級：同DK-LOK雙卡套接頭
•接頭體尺寸：同DK-LOK雙卡套接頭
軟管終端接頭規格尺寸：
?不銹鋼和黃銅材質可選
?可連接1/8”到1”軟管
?螺紋,、卡套,、短管多種軟管轉換終端可選
?寶塔尾軟管接頭接頭

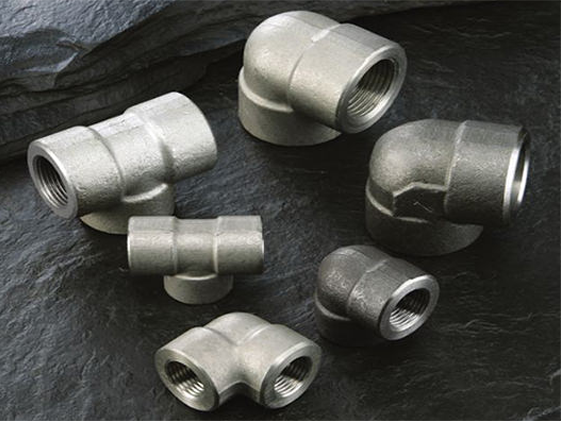

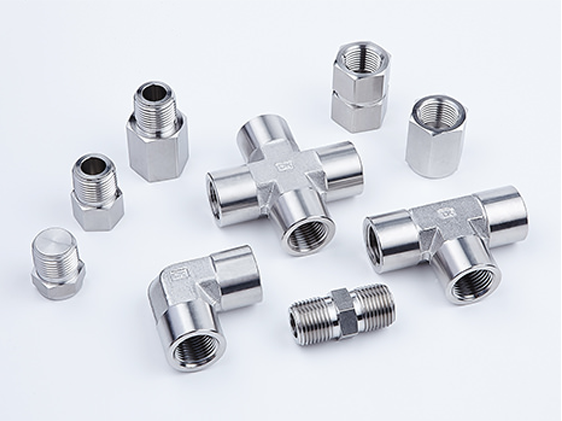

螺紋與焊接接頭規格：
?管螺紋1/8”到1”可選
?無縫管承插焊1/8”到1”可選
?接頭材質：SS316，黃銅,、碳鋼
?提供最大可達2”的6K系列螺紋接頭
.與最高承受10000psig工作壓力的10K系列
?Tubing管承插焊接頭與PIPE管對焊接頭可選
液壓軟管接頭規格：
?執行標準：ASMEB16.11,、ASMEB16.14、JISB2356
?壓力等級CLASS2000300060009000

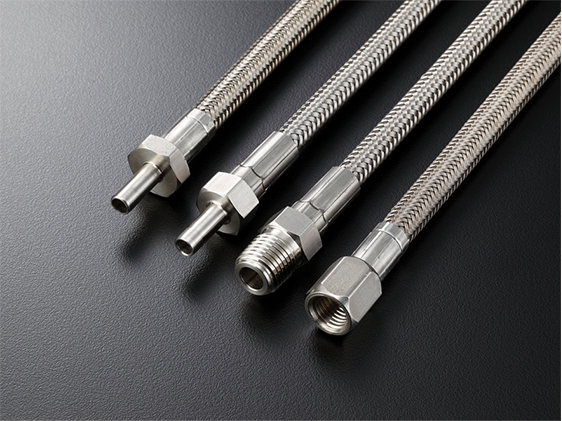

金屬軟管接頭規格尺寸：
?最高工作壓力：3600psig（248bar）
?工作溫度：-325到800℉（200至426℃）
?不銹鋼材質
?卡套連接尺寸范圍：1/4”至1/2”OD
?內/外螺紋連接尺寸范圍：1/4”至1/2”NPT螺紋
?卡套短管末端尺寸范圍：1/4”至1/2”
?SAEJ514標準,，37°活套末端尺寸范圍：1/4”至1/2”

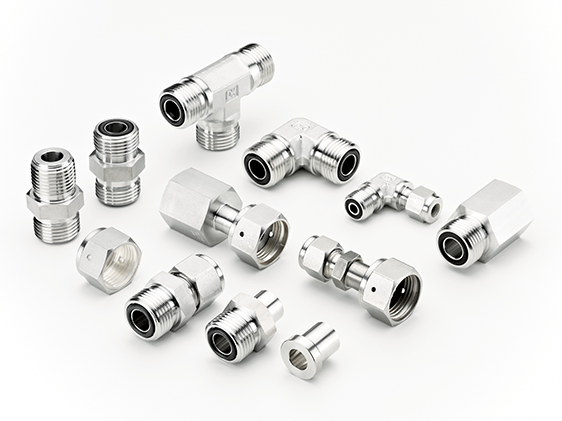

密封接頭規格：
·產品型號：DON,、DONB、DOGU...
·連接尺寸：1/8"至1"
·材質：316/316L
·連接方式：無縫管卡套連接,、NPT,、SAE螺紋連接、焊接
快裝軟管接頭規格尺寸：
·軟管連接尺寸:1/4″,3/8″,1/2″,5/8″,3/4″,1″
·卡套接頭尺寸：(1/4″,3/8″,1/2″)
·產品型號：DPHD,、DPHA,、DPHU...
·短管接頭尺寸：(1/4″to3/4″)
·直通接頭尺寸：(1/4″to3/4″)
·外螺紋終端接頭尺寸：(1/4″to3/4″)
管端或管接頭通常由它們所連接的設備的油口所決定，并且設備的產地對管接頭的型式有很大的影響,。雖然已經對連接件的型式作過許多標準化和優化的工作,，但是仍然存在各種不同的連接系統。其主要原因是各種不同的國家及國際標準或者甚至因?yàn)榭蛻舻奶厥庖蠡蚰承┨囟ǖ氖袌?chǎng)的需要,。
大體上說,，雖然液壓系統連接件的標準有許多但目前主要還是以下幾種,。
國際標準 – (公制)
德國 – (DIN)
英國 – (BSP)
法國 – (GAS & Metric)
北美 – (SAE)
日本 – (JIS)
為了保證系統長期無泄漏的運行，在系統設計中應考慮到管接頭類型或密封的型式,。
根據EN和ISO標準,，軟管總成必須打上清晰的永久性標識并包含
以下信息:
–生產商標識
–生產日期 (年、月)
–軟管總成的最大許用工作壓力
外連接型式
代號 描述 標準 通用術語
01 NPTF美制圓錐外管螺紋－直接頭 SAE J476A / J516 AGN
02 NPTF美制圓錐內管螺紋－直接頭 SAE J476A / J516
03 JIC 37°擴口式外螺紋－直接頭 ISO12151-5-S AGJ
04 SAE 45°擴口式外螺紋－直接頭 SAE J516
05 SAE外螺紋帶O型圈－直接頭 ISO 11926, SAE J516
06 JIC 37°擴口式旋轉螺母－直接頭 ISO12151-5-SWS DKJ
06/68 JIC 37° / SAE 45° 雙角度擴口式旋轉螺母－直接頭 ISO12151-5-SWS DKJ
07 NPSM美制圓錐管螺紋旋轉螺母
08 SAE 45°擴口式旋轉螺母－直接頭 SAE J516
0C 24°錐帶O型圈密封旋轉螺母－重系列－45°彎接頭 ISO 12151-2 – SWE 45°-S DKOS 45°
0G 外螺紋端接式帶O型圈－直接頭 外
0L 螺紋端接式帶O型圈－90°彎接頭
11 Ferrul-Fix“
12 SAE Flareless旋轉螺母– 直接頭(24°錐)
13 NPTF美制錐管外螺紋旋轉 SAE J476A / J516
15 NPTF美制錐管外螺紋旋轉接頭 ISO 12151-3-S-L SFL / 3000 psi
15/4A SAE 61系列－直法蘭接頭/SAE 5000 psi系列法蘭 ISO 12151-3-S-L SFL
16 SAE 61系列－22.5° 彎法蘭接頭 ISO 12151-3-E22ML SFL 22.5° / 3000 psi
17 SAE 61系列－45°彎法蘭接頭 ISO 12151-3 – E45 – L SFL 45° / 3000 psi
17/4F SAE 61系列－45°彎法蘭接頭/SAE 5000 psi 45°彎法蘭接頭 ISO 12151-3 – E45S – L SFL 45°
18 SAE 61系列－67.5°彎法蘭接頭 DIN 20078 R SFL 67.5°
19 SAE 61系列－90°彎法蘭接頭 ISO 12151-3 – E– L SFL 90° / 3000 psi
19/4N SAE 61系列－90°彎法蘭頭/SAE 5000psi 90°彎法蘭接頭 ISO 12151-3-E-L SFL 90°
NPT,，PT,，G 都是管螺紋
NPT 是 National (American) Pipe Thread 的縮寫， NPT 是美制錐管螺紋,，用于密封,。屬于美國標準的 60 度錐管螺紋，用于北美地區．國家標準可查閱 GB/T12716-1991
PT 是 Pipe Thread 的縮寫,，是 55 度密封圓錐管螺紋,，屬惠氏螺紋家族，多用于歐洲及英聯邦國家．常用于水及煤氣管行業,，錐度規定為 1:16． 國家標準可查閱 GB/T7306-2000
G 是 55 度非螺紋密封管螺紋,，屬惠氏螺紋家族．標記為 G 代表圓柱螺紋．國家標準可查閱 GB/T7307-2001 。
G 就是管螺紋的統稱(Guan),，55,，60度的劃分屬于功能性的，俗稱管圓,。即螺紋由一圓柱面加工而成,。
公制螺紋用螺距來表示，美英制螺紋用每英寸內的螺紋牙數來表示,，這是它們最大的區別 ,。
公制螺紋是60度等邊牙型，英制螺紋是等腰55度牙型,，美制螺紋60度,。
公制螺紋用公制單位， 美英制螺紋用英制單位,。
管螺紋主要用來進行管道的連接,，其內外螺紋的配合緊密，有直管與錐管兩種,。公稱直徑是指所連接的管道直徑,，顯然螺紋直徑比公稱直徑大。
軟管接頭的尺寸參數
系列 螺紋 鋼管
外徑 最大工作壓力 公稱通徑 內螺紋接頭 外螺紋接頭
04 PN 04 AOL PN 04 HL L M 12 x 1.5 06L 415 bar
06 PN 06 AOL PN 06 HL L M 14 x 1.5 08L 400 bar
08 PN 08 AOL PN 08 HL L M 16 x 1.5 10L 350 bar
10 PN 10 AOL PN 10 HL L M 18 x 1.5 12L 330 bar
13 PN 13 AOL PN 13 HL L M 22 x 1.5 15L 275 bar
16 PN 16 AOL PN 16 HL L M 26 x 1.5 18L 250 bar
20 PN 20 AOL PN 20 HL L M 30 x 2 22L 215 bar
25 PN 25 AOL PN 25 HL L M 36 x 2 28L 165 bar
32 PN 32 AOL PN 32 HL L M 45 x 2 35L 125 bar
40 PN 40 AOL PN 40 HL L M 52 x 2 42L 100 bar
04 PN 04 AOS PN 04 HS S M 16 x 1.5 08S 630 bar
06 PN 06 AOS PN 06 HS S M 18 x 1.5 10S 630 bar
08 PN 08 AOS PN 08 HS S M 20 x 1.5 12S 630 bar
10 PN 10 AOS PN 10 HS S M 22 x 1.5 14S 630 bar
13 PN 13 AOS PN 13 HS S M 24 x 1.5 16S 400 bar
16 PN 16 AOS PN 16 HS S M 30 x 2 20S 400 bar
20 PN 20 AOS PN 20 HS S M 36 x 2 25S 400 bar
25 PN 25 AOS PN 25 HS S M 42 x 2 30S 250 bar
32 PN 32 AOS PN 32 HS S M 52 x 2 38S 250 bar
接頭特征:
1. 24°公制螺紋接頭按不同的壓力等級,，分為輕系列L和重系列S,，如下表所示
2. 該接頭可與公制鋼管接頭連接，連接螺紋按照相關工業標準,，如DIN 20066等
3. 該接頭螺紋是60°牙型角的公制圓柱細牙螺紋
