扣壓式海洋軟管接頭設計
發布日期:2017-08-29 閱讀量: 95 次
摘 要:傳統海洋軟管接頭多采用單純的外扣壓方法,,在外徑較大的情況下,采用該扣壓方法,,接頭連 接強度明顯不足,。針對這一難題,設計了一種具有較高連接強度的海洋軟管接頭,,從套筒,、 接頭芯結構以及裝配工藝等方面著手,采用內脹外扣的扣壓方式,,顯著提高了接頭的連接性 能,。運用有限元方法計算扣壓量,并通過實驗進行了驗證,。結果表明,,接頭在該扣壓量下具 有較高的抗拉強度,滿足使用要求,,從而為海洋軟管接頭的設計和改進提供了參考,。
關鍵詞:海洋軟管;軟管接頭,;扣壓量,;連接強度
0 引言
海洋軟管管體通過接頭來進行連接,接頭是海洋 軟管的關鍵部位,,同時也是軟管的薄弱環節,。一般情況 下,軟管接頭可以分為注膠式和扣壓式兩種,。其中扣 壓式接頭是一種傳統的連接方式,,具有結構簡單、操作 方便的特點,。這種接頭雖然連接強度,、密封性能無法滿 足深海要求,但對于在淺海中使用的小口徑復合軟管具 有很大優勢,。因此,,扣壓式接頭仍然應用非常廣泛,。 在使用過程中,扣壓式接頭經常會出現因接頭結構設計 不合理或加工裝配中的失誤,,造成接頭拔脫或泄漏失 效的現象,。對于非粘結柔性海洋軟管,API 17B[4] 和API 17J [5] 做了相應規范,,使用要求更高,。因此,有必要對扣 壓式接頭的結構設計,、裝配方法進行研究,,以提高其連 接質量。
1 接頭結構設計
扣壓式軟管接頭主要由接頭芯,、套筒和連接軟管共 同組成,,如圖1所示。裝配時,,將軟管接頭放置到預設 位置,,通過外扣或者外扣加內脹的方式,在壓緊力的作 用下使接頭發生塑性變形,,進而擠壓軟管的外膠層和內 膠層,,將軟管管體和接頭連接成一個整體。通過改變扣 壓量的大小可以改變接頭的連接強度,,連接軟管管體發 生彈性變形與接頭緊密接觸,,進而產生密封效果。
圖1 扣壓式海洋軟管接頭
1.1 套筒設計 套筒的形狀如圖2所示,,套筒內徑尺寸為連接軟管 外徑加上一定間隙,。間隙太小,連接軟管無法裝入,;太 大則需要過大的扣壓變形,,一般間隙為1.0~1.5mm。 間隙量一定的情況下,,套筒的外徑尺寸由橫截面積A2 決定。海洋軟管接頭在拉伸載荷作用下,,有可能發生 斷裂失效的部位,,包括接頭芯卡口部位(橫截面積為 A1)、套筒根部(橫截面積為A2),、接頭芯根部(橫截面積為A3),,如圖1所示。接頭和軟管裝配完成后,, 在軸向拉伸載荷的作用下,,可能發生的失效形式有三 種:軟管斷裂,、軟管拔脫或者套筒從A1、A2,、A3中的 一處斷裂,。在設計套筒和接頭芯時,為了使A1,、A2,、 A3三個部位的強度匹配和均衡,需要滿足以下關系:
A1≈A2+A3 A2≈A3
所以,,為了提高接頭強度,,就要求提高軟管強度, 使軟管管體與接頭結合緊密,,增大A1,、A2、A3三個部 位的橫截面積,。
圖2 套筒形狀
套筒外表面直徑相等,,為光滑的圓柱面。為了增強 軟管與接頭之間的連接強度和密封性能,,在套筒的內壁 往往設有一定形式的凹槽,,按形狀可分為三種槽型,即 直孔無槽型,、鋸齒型,、鋸齒型和環型的組合形。在徑向 壓緊力的作用下,,外膠層和鎧裝層被壓縮成波浪形嵌入 到套筒的凹槽內,,凹槽的厚度根據外膠層的厚度和硬度 來決定。對于需要較高強度的海洋軟管,,扣壓時凹槽須 采用鋸齒型和環型的組合形,,如圖3所示。這種槽型與 鋸齒形槽型相比,,允許更大的變形和扣壓量,,具有更好 的連接強度和密封性能。
套筒長度也是一個重要指標,,較長的套筒雖然不 能增加其本身的強度,,因?yàn)槲kU(xiǎn)截面的面積A2沒有增 加,但是可以增加軟管與接頭之間的結合力,,防止軟管 拔脫,。在對套筒進行選材時一般采用10號或20號碳素結 構鋼。
1.2 接頭芯設計 接頭芯的扣壓長度、壁厚,、結構形狀,、材料對接頭 芯的連接性能有著重要影響。接頭芯扣壓長度越長,,越 有利于提高接頭的連接強度和密封性能,,但長度增加會 使得芯桿加工困難,增加制造成本,。為了避免裝配時在 接頭芯的端部發生堆膠現象,,要求接頭芯長度略低于套 筒長度,如圖1所示,。接頭芯外表面的光潔度對接頭的 密封性能,、內膠層的疲勞損傷以及接頭芯的疲勞強度有 著重要影響,所以要嚴格控制接頭芯外表面的光潔度,。 接頭芯表面的光潔度一般要達到Δ5以上,。
接頭芯內表面為光滑圓柱面,外表面有一定形式的 凹槽,,現在普遍使用的是R槽和鋸齒槽,,如圖4所示。R 槽和鋸齒槽為橡膠的流動提供一定的空間,,在變形的情 況下橡膠不易損傷,,同時增大了摩擦面積。R槽主要用 于壓力較小情況下的鋼絲編制管,,鋸齒槽通常使用于對 壓力要求較高的纏繞管,。接頭芯的材料一般選用20、35 或45號鋼,,接頭芯的壁厚一般為2~3.5mm,。需要注意 的是,隨著接頭芯的通徑增大,,壁厚也應該相應增加,。
在理論上,經扣壓后接頭芯內孔不允許變形,,但 實際上存在變形,。接頭芯的外徑取決于軟管內徑以及扣 壓量??蹓毫坎蛔銜?huì)導致軟管內流體泄漏以及接頭抗拉 能力不足,;扣壓量太大則會損傷內膠層,同時導致內膠 層硬化,,影響密封性能。接頭芯的內徑與壁厚和外徑相 關,內徑太大造成壁厚不足,,影響連接性能,;內徑太小 會增加液阻。接頭芯的內外徑受到上述條件的限制,,同 時軟管有較多功能層,,各功能層材料和尺寸不盡相同。 為了達到軟管的使用性能要求,,需要優化扣壓量,。
2 裝配工藝設計
扣壓式海洋軟管接頭結構簡單、易于控制,、容易 加工,,主要適用于小口徑海洋軟管。傳統的方法是通過 位移控制的方式來控制壓縮量,,但是該方式精度難于控 制,,容易產生較大誤差??蹓汉蠼宇^的連接性能除了與 扣壓量有關,,還與軟管本身有關。軟管有多個功能層,, 采用不同的材料,,在實際生產過程中,軟管各功能層的 加工誤差難于檢測,,軟管內外徑的誤差難于控制,。因 此,材料的選擇以及扣壓量是扣壓式軟管接頭連接性能 的關鍵,。
一般地,,對于硬度高的軟管內膠層,為了保證接頭 的連接強度和密封性能,,扣壓量應該相應提高,。綜合以 上的各種因素,需要從兩個方面來提高軟管接頭的扣壓 質量,。
1)改進內膠配方,。采用的內膠參數為:屈服強度 12.1MPa,邵爾A硬度84,,伸長率24.5%,,扯斷永久變形 27.5%。當內膠層具有較高的拉伸強度時,,在形變過程 中不易被破壞,,從而保證內膠層具有較高的伸長率,。
2)精確控制軟管接頭的裝配精度。在進行裝配之 前,,需要保證軟管管體和軟管接頭的質量和加工精度,。 軟管的內膠層和外膠層的加工精度對接頭連接質量的影 響較大,因此應保證其厚度均勻,,控制軟管內外徑誤 差,。本文采用內脹加外扣的扣壓方式,裝配前需要準確 計算出內脹量和外扣量,,內脹量影響軟管內部的密封 性,,外扣量防止外部介質的滲入,內脹量和外扣量共同 影響著接頭的連接強度,。
3 設計實例
3.1 接頭芯
圖5是本設計中的接頭芯,,接頭芯的內徑相等,內 表面為光滑圓柱面,,在接頭芯外表面前部分有一定數量 的鋸齒型凹槽,。凹槽有一條斜邊,與水平軸線的夾角為 3°,,凹槽的底端為水平面,,短邊與底端垂直,凹槽的 頂端是水平面,,寬度為3mm,。扣壓后,,軟管內膠層與接 頭芯接觸,,在徑向壓緊力的作用下內膠層被擠壓與凹槽 充分接觸,從而產生較大的接觸應力,??梢钥闯觯忼X 型凹槽的數量對接頭的連接強度有著較為重要的影響,。 對于不同的工作狀況,、軟管規格、功能層數量,、內膠層 的性能參數,,需要不同數量的鋸齒型凹槽。根據經驗,, 鋸齒的數量選取7個,,深度為1mm。凹槽的深度與內膠 層的厚度有著直接聯系,,通常情況下凹槽深度為內膠層 厚度的12%~14%,,該軟管內膠層的厚度為11mm,,因 此鋸齒的深度為1.3~1.5mm。由于該接頭采用內脹外扣 的安裝方式,,鋸齒深度可適當減小,,因此選用1mm,芯 管材料選用45號鋼,。
安裝時接頭芯與軟管內膠層接觸,從作用上接觸分 為引入段和密封段,,接觸長度由軟管規格,、工作時的壓 力、內膠層機械性能和物理參數確定,,但通常情況下根 據軟管內徑選擇接觸長度,,接觸長度為軟管內徑的2~4 倍。內徑小的軟管,,選擇較大的倍數,,隨著內徑的增加 倍數應相應減小。此外,,并不是接觸長度越長越好,,如 果接觸長度過長,不利于安裝和節約成本,。該軟管內徑 為141mm,,選取接觸長度為134mm。
3.2 套筒
圖6是本設計的扣壓式接頭的套筒,,套筒外徑相 等,,外表面為光滑的圓柱體,內表面為帶有一定數量的 鋸齒型和環型的組合形凹槽,。凹槽的長邊與水平軸線的 夾角為11°,,短邊與水平軸線的夾角為30°。凹槽的頂 端是5.5mm寬的平面,,底端是16mm寬的平面,。與芯桿 相對應鋸齒的數量選取7個,由于套筒和外膠壓緊后要 能夠承受較大的拉力,,因此凹槽的深度適當增大,,與軟 管的接觸長度可以適當增加,槽深選取1.4mm,,接觸長 度選取270mm,。套筒材料則選用20號鋼。
4 試驗驗證

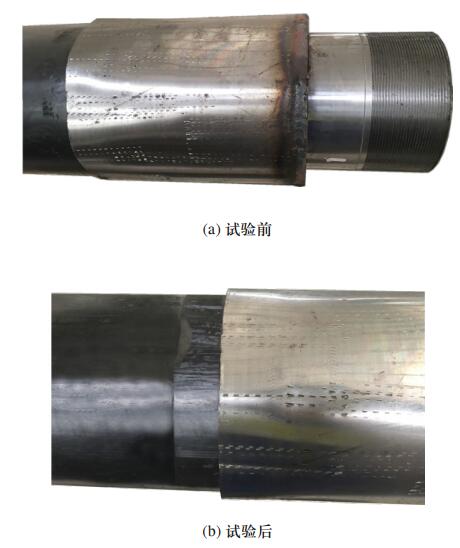

加工了2個扣壓式軟管接頭,,裝配外徑規格為 Φ209.5mm的海洋軟管,,利用上文計算得到的扣壓量,, 采用內脹外扣的扣壓工藝,將海洋軟管連接到一起,,并 施加軸向拉力,。當軸向拉力到達78.2ton和82.4ton時,裝 配處發生軟管拔脫失效,,如圖9所示,。試驗結果與模擬 結果相近。 (a) 試驗前 (b) 試驗后 圖9 軟管接頭拔脫試驗
5 結論
對海洋軟管扣壓式接頭進行了結構設計,,計算了接 頭的連接強度,,并分析了影響連接強度的各項因素,對 其中的關鍵因素扣壓量進行了分析計算,。研究表明,,本 文設計的扣壓式海洋軟管接頭,采用內脹外扣的工藝,, 只要合理選擇扣壓量,,完全可以獲得較高的連接強度, 滿足淺海小口徑復合軟管的技術要求,。在海洋軟管接頭 設計中,,本文的內容可作為參考,有效保證軟管接頭設 計的合理性,。
圖9 軟管接頭拔脫試驗
