軟管接頭的接頭芯設計

發布日期：2017-04-18 閱讀量： 29 次

軟管接頭是連接設備與軟管的關鍵部位,，傳統的軟管接頭在生產裝配時,，首先需剝?nèi)ボ浌芡饽z，再與套筒,、接頭芯扣壓成型。然而對軟管進行剝膠時,，往往存在破壞軟管的可能性,，如何不產生泄露成為軟管接頭設計的關鍵。

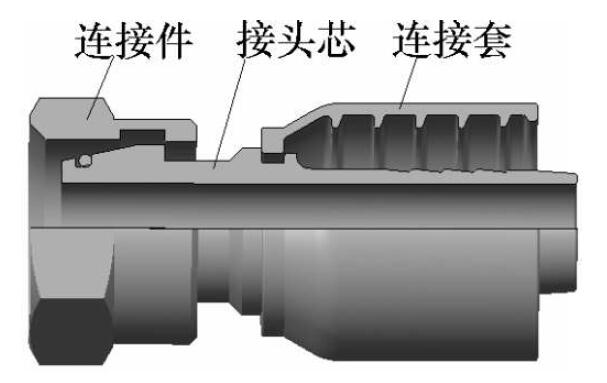

圖1 軟管接頭

軟管接頭主要由接頭芯,、套筒和連接件組成,，如圖1所示。首先我們從合理設計軟管接頭入手,，軟管接頭設計的重點在于接頭芯和套筒的設計,，二者與軟管通過扣壓方式組合在一起形成軟管總成。

接頭芯設計

接頭芯與軟管扣壓結合的部位是保證連接無泄漏的關鍵的地方,。在接頭設計中,，往往設計人員重點關注接頭芯扣壓處長度、結構形狀,、壁厚等部位的設計,，卻忽略了接頭芯扣壓部位倒角，粗糙度等細節處的設計,，這些看似簡單的地方,，卻在實際使用中對密封起著重要作用。

圖2 軟管總成密封示意圖

1）齒形倒角

接頭芯與軟管內膠直接接觸,，設計不應有尖角,、毛刺等,，如圖2a倒角1所示，接頭芯所有交角處都要倒圓角,，圓角半徑為0.2~0.5mm,。如果接頭芯不倒圓角，那么接頭芯插入軟管時,，易刺破或損壞內膠層,，造成軟管總成的早期漏油。
同樣倒角2也起到密封作用,，當接頭扣壓成型后,，軟管內膠受壓，部分內膠擠向倒角2處,，在倒角2處形成了密封,，有效增加了軟管總成的密封性。如圖2b所示,。

2）齒形粗糙度

因接頭芯與軟管內膠層是保證密封的關鍵,，故接頭芯外圓表面，都應嚴格控制粗糙度,，按照實際生產經驗,，通常要求Ra3.2。

3）齒形外徑

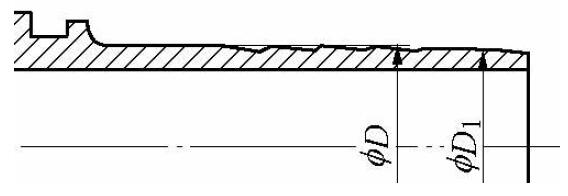

接頭芯設計時,，為保證裝配時接頭芯與軟管之間形成過盈配合,，設計時接頭芯外徑應稍大與軟管的內徑，根據內徑的不同,，可以在0.5~1mm之間選擇,。傳統剝膠型的接頭芯所有齒形等高，但是在生產裝配中,，往往不易裝配,，對于不剝膠軟管接頭芯，我們將齒形設計為不等高,，接頭芯的最后一個齒形直徑D1比其他齒形D 小0.1~0.3mm,，如圖3所示，有效解決了裝配問題,。
